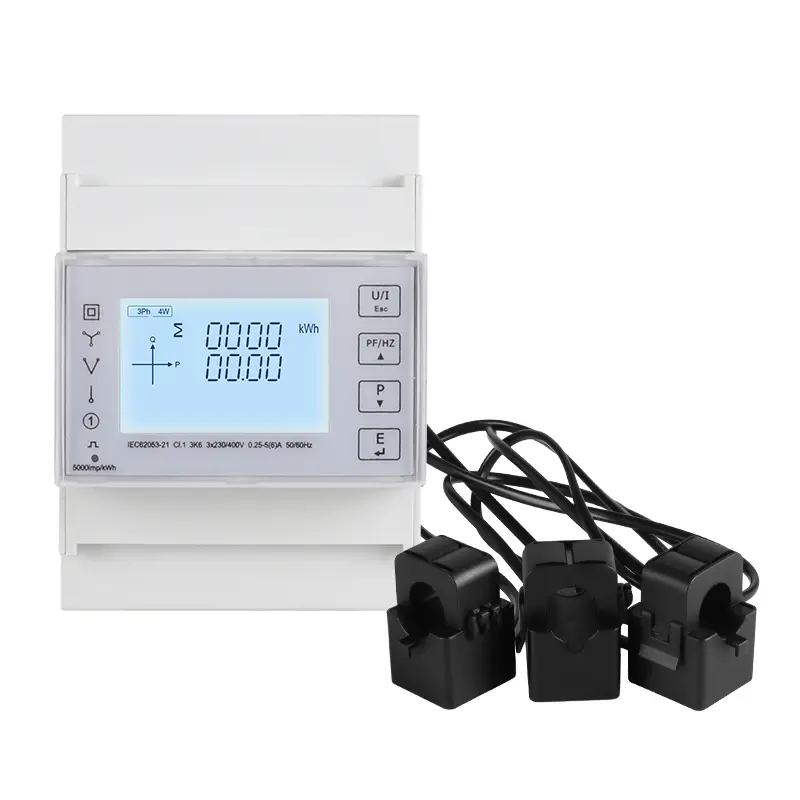

3p 4w жоғары дәлдікті өлшеу DIN RUN Smart Meter

Xinkong Electric - бұл кәсіби серіктес 3P 4W жоғары дәлдікті өлшеу DIN RUN SMART ENGEN SMART METER өндірушісі және Жеткізуші. Біз көп жылдар бойы өлшеуге мамандандық. Біздің өнімдеріміздің артықшылығы бар және оңтүстік-шығыс және Орта Азия нарықтарының көп бөлігін қамтиды. Біз Қытайдағы ұзақ мерзімді серіктес болуды күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

3p 4w жоғары дәлдікті өлшеу DIN SMART SMART SMART SMART SMART MUTIL-дегі Mutyl функциясы. Параметрлер, қуат коэффициенті және т.б.; Сол уақытта Олар да ұсына алады Электр энергиясының екі әдісі, реактивті энергия, электр энергиясын тұтынудың екі әдісі, сонымен қатар, электр қуатының екі әдісі, сонымен қатар, электр қуатының бірқатарын өлшеу статистикасы, электр қуатының жаңа энергиясын тұтынуды талдауға, нақты уақыттағы электр энергиясын бақылауды және басқа орталарда, көп функциялы, жоғары тұрақтылық, тұрақтылық, тұрақтылық, тұрақтылық және ұзақ өмір сүруге жарамды. RS485 байланыс интерфейсі бар бұл өнімдер сериясы, BAD STECT 38400BPS қолдау, Modbus RTU байланыс хаттамаларын қолдайтын. Ол қашықтықтан деректерді оқу функциясын оңай түсінеді және үлкен экрандағы және жанасуды-сезімтал кілттің дизайнын қабылдауы мүмкін, бұл жергілікті көзқарасты оңай жүргізіп, әр түрлі параметрлердің жұмысын орната алады. Өнімде өнімнің деректер қауіпсіздігін қамтамасыз ететін парольді қорғау функциясы бар.

3p 4w Жоғары дәлдікті өлшеу DIN RUN SMART SMART Smart Smart Potoevoltaic Intter, электр энергиясын тұтынудың статистикалық талдауы, электр жүйелері және зияткерлік ғимараттардың электр энергиясын бақылау қажеттілігі. Оның толық коммуникациялық функциясы әртүрлі басқару жүйелері, SCADA жүйелері үшін өте қолайлы Энергияны басқару жүйелері.

Сипаттамасы

Максималды ағымдағы 100Adirect қол жетімділігі

DIN теміржол қондырғысы, стандартты 4 модульдің ені.

Кернеу, ток, белсенді қуат, реактивті қуат, айқын қуат, қуат көзі бар көп функция параметрін өлшеу фактор, фазалық бұрыш және т.б.

Екі жақты қуат, сұраныс және басқа статистикалық мәліметтер сияқты әр түрлі статистикалық мәліметтер мен жергілікті сақтау функцияларын ұсыныңыз. Соңғы 12 айдағы электр энергиясын тұтыну статистикасын ұсыну және күнделікті электр энергиясын тұтынудың соңғы 31 күндегі статистикасы

Support RS485 байланыс функциясы, 38400BPS-ке дейін, Modbus RTU протоколын қолдайды.

Бір Optocoupler импульстік шығатын интерфейсті қолдайды және шығыс параметрлерін орнатуға болады.

LCD жаңарту уақыты 1 секунд, Қолдау жөніндегі нұсқаулық немесе автоматты Жылжу дисплейі (конфигурацияланатын)

Параметрлер

1. Құрылғы өлшей және көрсетілуі мүмкін
Лезде RMS Құндылық
Ағымдағы	Әр кезең, бейтарап
Вольтаж	L-l, l-n
Жиілік	45-тен 65 гц
Белсенді қуат	Жалпы және әр кезең
Қуат коэффициенті	Жалпы және әр кезең
Энергия Мәндер (кірістіру: импорттау, Экспорт, импорт + экспорт)

Белсенді энергия	0-ден 99999999999 кВт / сағ дейін
Көп тарифтік белсенді энергия (T1 - T4)	0-ден 99999999999 кВт / сағ дейін
2. Құрылғы өлшей алады және байланыста болуы мүмкін
Энергия Құндылық
Көрінетін энергия (барлығы)	0-ден 99999999999 ашытқы
Көп тарифтік реактивті реактив Энергия (T1 - T4)	0-ден 999999999999999999999.999 Квархқа мыналар кіреді: импорт, экспорт, импорт + экспорт
Соңғы 12 айдағы ай сайынғы электр энергиясын тұтыну	Жалпы белсенді энергия Ауқымы: 0 ден 999999999 кВт / сағ
Соңғы 31 күндегі күнделікті энергия шығыны	Жалпы белсенді энергия Ауқымы: 0 ден 999999999 кВт / сағ
3. Құрылғы орнатылуы мүмкін
Байланыс класы	Modbus мекен-жайы, BAD жылдамдығы, паритет, тоқтау
Жүйе конфигурациясы класы	Пайдаланушының құпия сөзі (HMI), қуат жүйесі түрі
Импульстің шығу класы	Импульстің шығу түрі, импульстің шығу ені, импульстің шығу жылдамдығы
Уақыт класы	Жылжымалы дисплейдің автоматты уақыты, артта қалу Уақыт, жүйелік уақыт (RTC), тариф уақыт

Техникалық шарғы

Электр Сипаттамасы
Өлшеу түрі		Айнымалы ток жүйесінде гармониканы қоса алғанда, RMS, 1p2w, 3P3W, 3P4W
Өлшеу дәлдігі	Кернеу, ток	Сабақ 0.5, IEC 61557-12 мәліметтері бойынша
	Белсенді қуат	Сынып / 0,5, IEC 61557-12 мәліметтері бойынша
	Реактивті қуат	2-сынып, IEC 61557-12 мәліметтері бойынша
	Айқын қуат	1-сынып, IEC мәліметтері бойынша 61557-12
	Белсенді энергия	1 / 0,5-сынып, IEC 62053-22, IEC 61557-12
	Реактивті энергия	2-сынып, IEC 62053-23, IEC 61557-12
	Қуат коэффициенті	1-сынып, IEC мәліметтері бойынша 61557-12
	Жиілік	Сынып 0.2, IEC 61557-12 мәліметтері бойынша
	Гармоникалық бұрмалану	2-сынып, IEC 61557-12 мәліметтері бойынша
Деректерді жаңарту жылдамдығы		1 секунд. Қосымша 100 мс
Кіріс-кернеу	Флротажды көкбауыр (бір)	230 VAC (L-N) / 400 VAC (L-L)
	Тікелей байланыс	Өлшенген диапазоны: 85-275 VAC (L-N), 85 ~ 480 VAC (L-L)
	Жиілік диапазоны	45-тен 65 гц
	Шамадан тыс жүктеме	2 * 1 секундқа БҰҰ
Кіріс-ток	Өлшенген диапазон	0.005-тен 100-ге дейін A, базалық ток (IB) - 10А
Кіріс-ток	Шамадан тыс жүктеме	30 * IMAX 0,01 секунд
Импульстің шығуы	Интерфейс түрі	Коллекционердiң опционері
	Импульстік тұрақты	400/100 / 10/1 1 IMP / кВт / сағ (кварх) (конфигурацияланатын)
	Импульстің ені	60/100/200 милисекунд (конфигурациялануға болады), әдепкі, 100 милизекунд
	Импульстің шығу түрі түрі	Импорт / экспорт / жалпы белсенді энергия, Импорт / экспорт / жалпы реактивті энергия (Конфигурацияланатын)
	Сыныптау	А класы, IEC мәліметтері бойынша 62053-31
	Кіріс кернеуі	5 ~ 27 VDC
Панельдегі импульстік индикатор шамы		Импульстік тұрақты 400IM / кВт / сағ
Нақты уақыттағы сағат дәлдігі		0,5 с / д

Механикалық Сипаттамасы
IP қорғау дәрежесі (IEC 60529)	IP51 алдыңғы дисплейге, IP30 метрлік корпусына арналған

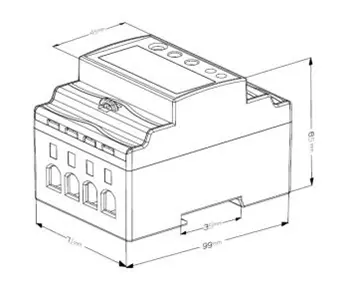

Өлшемдер (W X H x D)	99 x 71 x 65 мм
Орнату орны	Дин теміржолды орнату
Есептегіш корпусының материалы	UL 94 v-0
Қоршаған ортаныше Сипаттамасы
Жұмыс температурасы	-25 - + 55 ℃
Сақтау температурасы	-40 - + 80 ℃ дейін
Ылғалдық	<90%, конденсациясыз
Ластану дәрежесі	2
Биіктік	2000 м дейін
Діріл	10 Гц-ден 150 Гц, IEC 60068-2-6
Электромагниттік Сипаттамасы
Электростатикалық разряд	4-деңгей, IEC 61000-4-2 (1) бойынша
Сәулелендірілген өрістерге иммунитет	3-деңгей, IEC 61000-4-3 (1) мәліметтері бойынша
Электрлік жылдам өтпелуге иммунитет	4-деңгей, IEC 61000-4-4 (1) мәліметтері бойынша
Мойынсұнуға иммунитет	4-деңгей, IEC 61000-4-4-5 (1) мәліметтері бойынша
Жүргізілген бұзылуларға иммунитет	3-деңгей, IEC 61000-4-6 (1) бойынша
Магнит өрістеріне иммунитет	IEC 61000-4-8 (1)
Кернеудің артуының иммунитеті	IEC 61000-4-11 (1)
Сәулелендірілген шығарындылар	В класы, EN55011 бойынша
Шығарындыларды өткізді	В класы, EN55011 бойынша
Гармоника	IEC 61000-3-2 (1)
(1): Эксперименттік тест IEC61326-1-дегі өнеркәсіптік сұрыптау өнімдерінің талаптарына сәйкес жүзеге асырылады
Қауіпсіздік
Өлшем санаты	IC III, IEC 61010-1 мәліметтері бойынша
Артқы бар санат категориясы	IC III, IEC 61010-1 мәліметтері бойынша
Оқшаулау	Айнымалы кернеу сынағы: 4 кВ 1 минут ішінде
Оқшаулау	Импульстік кернеу сынағы: 6 кВ - 1,2 / 50 мкс Толқын пішіні
Қорғаныс класы	IEC61010-14 сәйкес
Ия
Стандартты және протоколдар	2-сым RS485, Modbus RTU
Буждық мөлшерлеме	1200-ден 38400-ге дейін, әдепкі - 9600 б.с.
Паритет	Ешқайсысы, тіпті, тақ, әдепкі, әдепкі емес
Тоқтау	1 немесе 2, әдепкі - 1
Жауап беру уақыты	<100мs
Тарату режимі	Жартылай дулы
Берілу қашықтығы	1000 м дейін
Макс. Автобус жүктеу	64 дана
