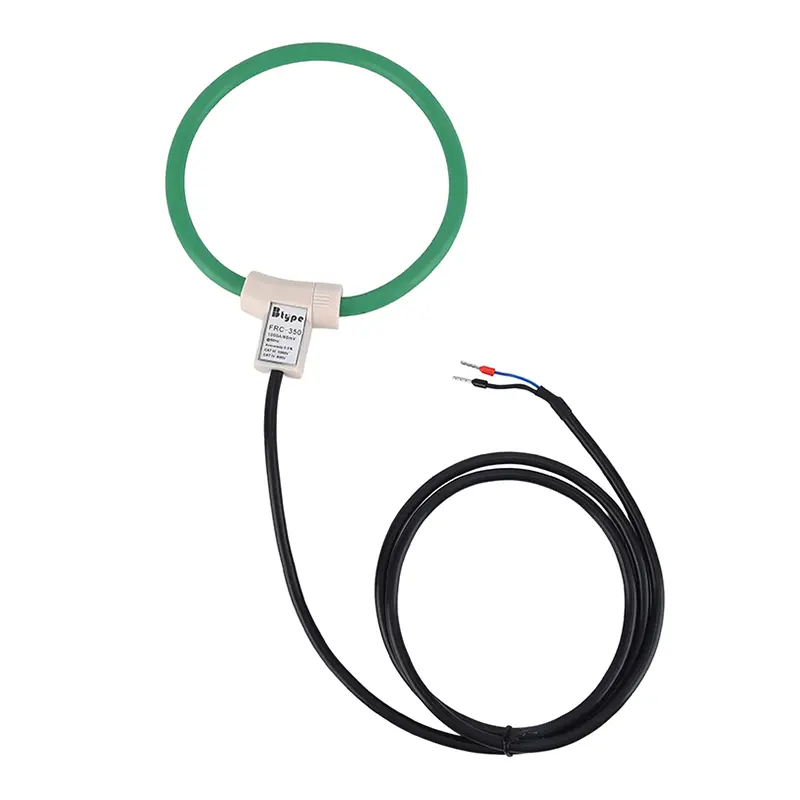

Ақылды ток бақылауы бар Rogowski катушкасының ток сенсоры

Xinkong - бұл Smarter Current Monitoring өндірушісі және жеткізушісі бар кәсіби Rogowski катушкасының ток сенсоры. Біз көп жылдар бойы өлшеуге мамандандық. Біздің өнімдеріміз жақсы баға артықшылығына ие және оңтүстік-шығыс және орта Азия нарықтарының көпшілігін қамтиды. Біз сіздің Қытайдағы ұзақ мерзімді серіктес болуды асыға күтеміз.

Сұрау жіберу

Өнім Сипаттамасы

Xinkong — Rogowski катушкасының ток датчигі, ағынды бақылаудың жақсы сапасы бар жеткізушісі. A Rogowski coil is an air-core (non-magnetic) current sensor designed for non-contact, high-bandwidth measurement of alternating current (AC) and transient or high-frequency pulses. Дәстүрлі ток трансформаторларынан айырмашылығы, оның өзексіз дизайны және икемді немесе қатты құрылымы өткізгішті жай орау арқылы оңай орнатуға мүмкіндік береді.

Катушка өлшенетін токтың өзгеру жылдамдығына (туындысына) пропорционал кернеу сигналын жасайды. Содан кейін бұл сигнал бастапқы токқа тура пропорционал дәл, сызықтық шығыс шығару үшін сыртқы немесе кіріктірілген интегратор арқылы өңделеді. Энергетикалық жүйелерде, өнеркәсіптік автоматтандыруда, жаңартылатын энергия көздерінде (күн/жел) және электр көліктерін сынауда кеңінен қолданылады, ол жоғары дәлдік, кең өткізу қабілеттілігі және кең динамикалық диапазон маңызды болып табылатын жоғары өнімділікті ұсынады.

Жұмыс жағдайы

1 Жұмыс температурасы: -20 ℃~60 ℃

2 Сақтау температурасы: -20℃~70℃

3 Биіктігі: 1000 м ұзартуға болмайды

4 Атмосфералық жағдайлар : газдар, булар, химиялық шөгінділер, шаң және трансформатордың оқшаулануына айтарлықтай әсер етпейтін басқа коррозиялық немесе жарылғыш орталар.

Техникалық сипаттамалар және техникалық параметрлер

Ерекше өзгешеліктері	параметр	Ерекше өзгешеліктері	параметр
Номиналды кіріс тогы	1000А	Номиналды шығыс тогы	80мВ
дәлдік	0,5%	өткізу қабілеті	25-10 кГц
сызықтық	0,2%	Жүктеме кедергісі	≥10K Ом
диэлектрлік беріктігі	2,5КВ 50Гц 1мин	температуралық операция	±100PPM/℃

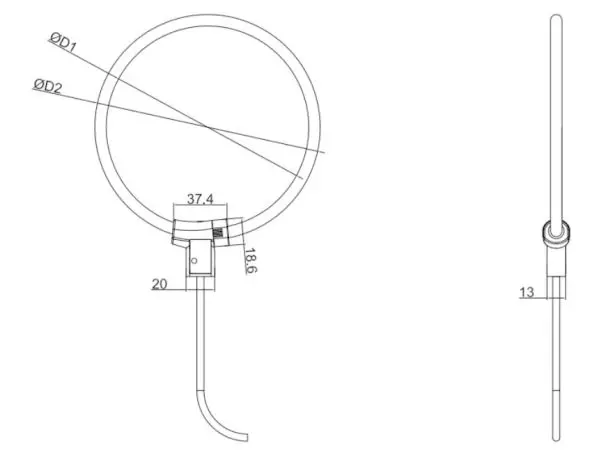

Өнім құрылымы

Үлгі	D1	D2
FRC-210	58	74
FRC-350	103	119
FRC-420	125	141
FRC-500	151	167

Өнімнің негізгі мүмкіндіктері мен артықшылықтары

Байланыссыз, қысқышпен өлшеу

Ақылды ток бақылауы бар бұл Rogowski катушкасының ток сенсоры тізбекті үзбей ток өткізгіштердің айналасында қауіпсіз және ыңғайлы орнатуға мүмкіндік береді. Уақытша диагностика немесе тұрақты бақылау үшін ең аз тоқтау уақытымен өте қолайлы.

Ауа ядросының дизайны (магниттік қанықтығы жоқ)

Магниттік қанығу қаупін жояды, тіпті өте жоғары немесе бұрмаланған токтарды өлшеген кезде де жоғары сызықтық пен дәлдікті қамтамасыз етеді. Бұл жинақы, жеңіл сенсорды береді.

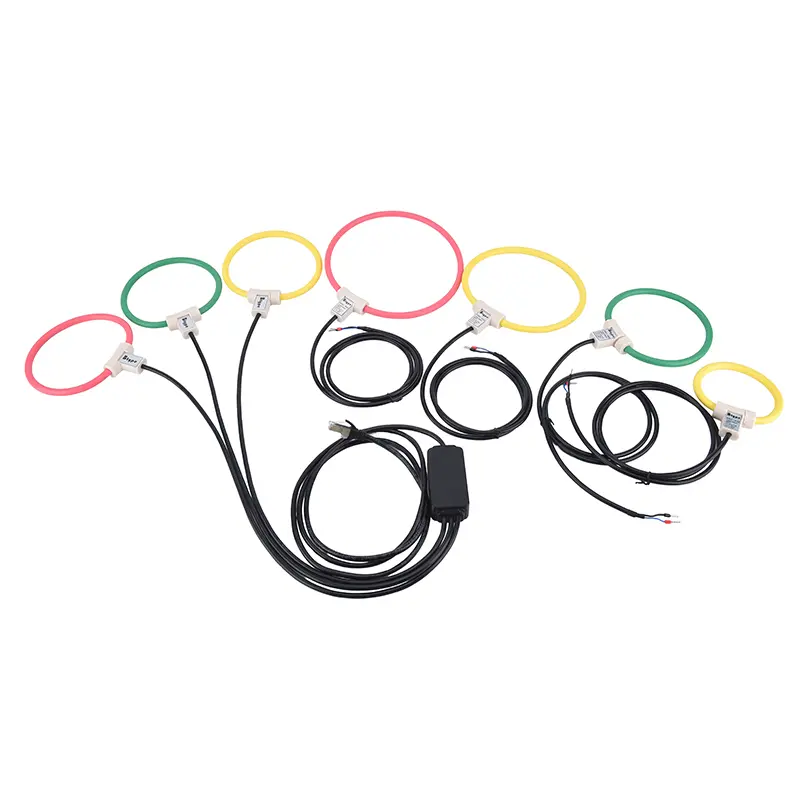

Икемді және қатаң конфигурациялар

Икемді катушкалар: Тұрақсыз немесе үлкен шиналарға, тар кеңістіктегі кабельдерге оңай орнату немесе бар жүйелерді қайта жаңарту үшін теңшелетін ұзындықтарды/периметрлерді ұсыныңыз.

Қатты катушкалар: Төмен ток, төмен жиілікті қолданбалар немесе стандартты орнату қондырғылары үшін жақсартылған механикалық тұрақтылық пен жоғары дәлдікті қамтамасыз етеді.

Жоғары дәлдік және ультра кең өткізу қабілеті

Ерекше кең жиілік реакциясында (бірнеше Гц-тен бірнеше МГц-ке дейін) әдеттегі КТ-ға қарағанда әдетте жоғары дәлдікті береді. Жылдам өтпелі процестерді, гармоникаларды және импульстік токтарды дәлдікпен түсіруге қабілетті.

Қоршаған ортаның беріктігі

Су өткізбейтін (IP стандарты бойынша), шаң өткізбейтін және ультракүлгін сәулелеріне төзімді корпустармен жасалған, ақылды ток бақылауы бар бұл Rogowski катушкасының ток сенсоры. Қатаң сыртқы немесе өндірістік ортада сенімді жұмыс істеуге қолайлы.

Біріктірілген немесе сыртқы сигналды күйге келтіру

Катушканың шығысы - бұл дифференциалданған сигнал. Ол есептегіштер, осциллографтар немесе деректерді жинау жүйелері арқылы дәл оқу үшін оны стандартты, сызықтық ток немесе кернеу сигналына түрлендіру үшін интегратор тізбегі (көбінесе сәйкес интеграторлық бірлік көрсететін оқу |
