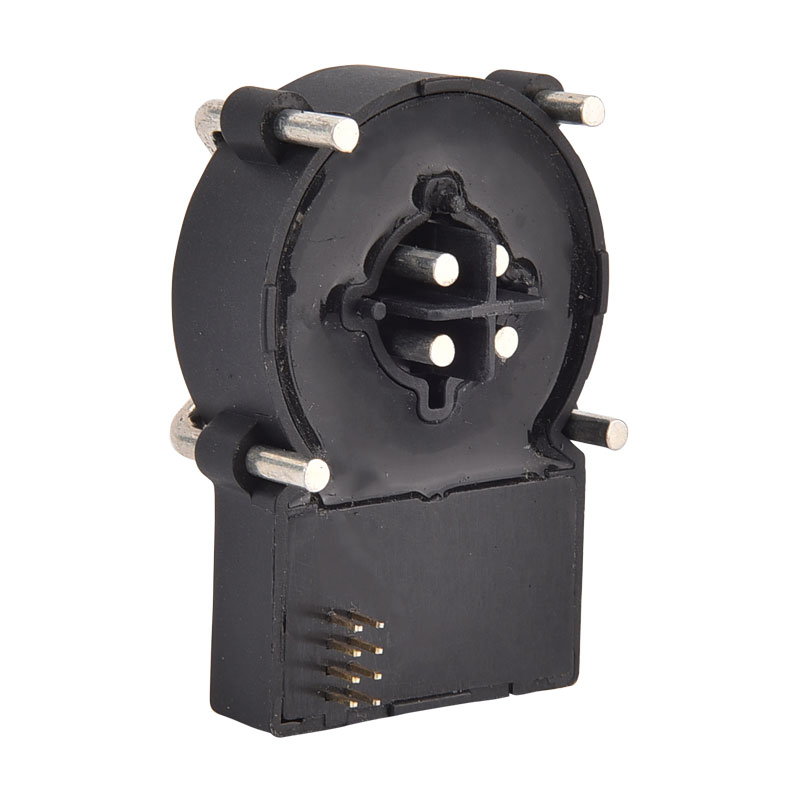

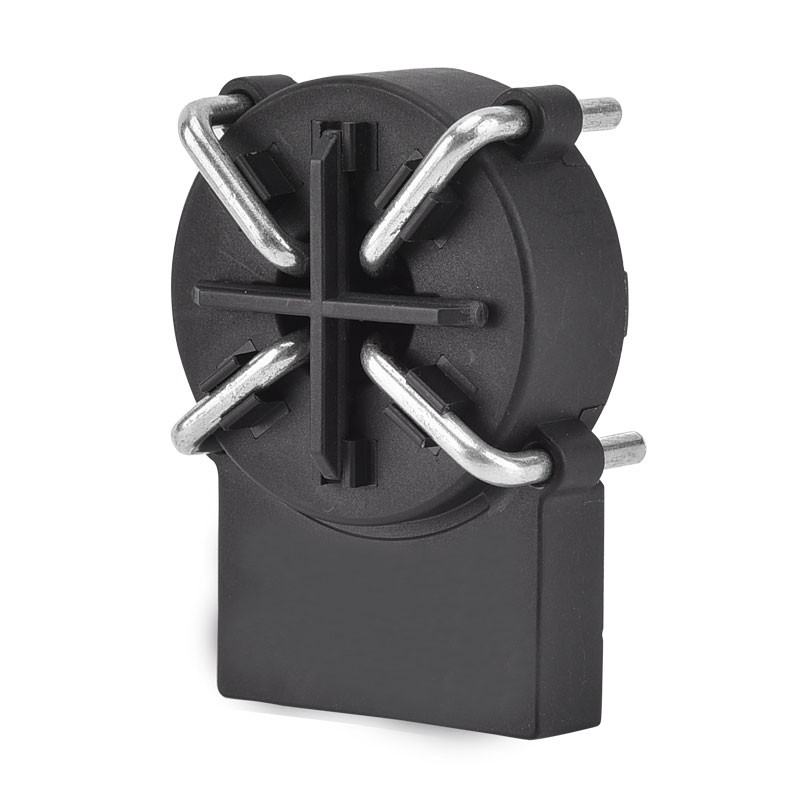

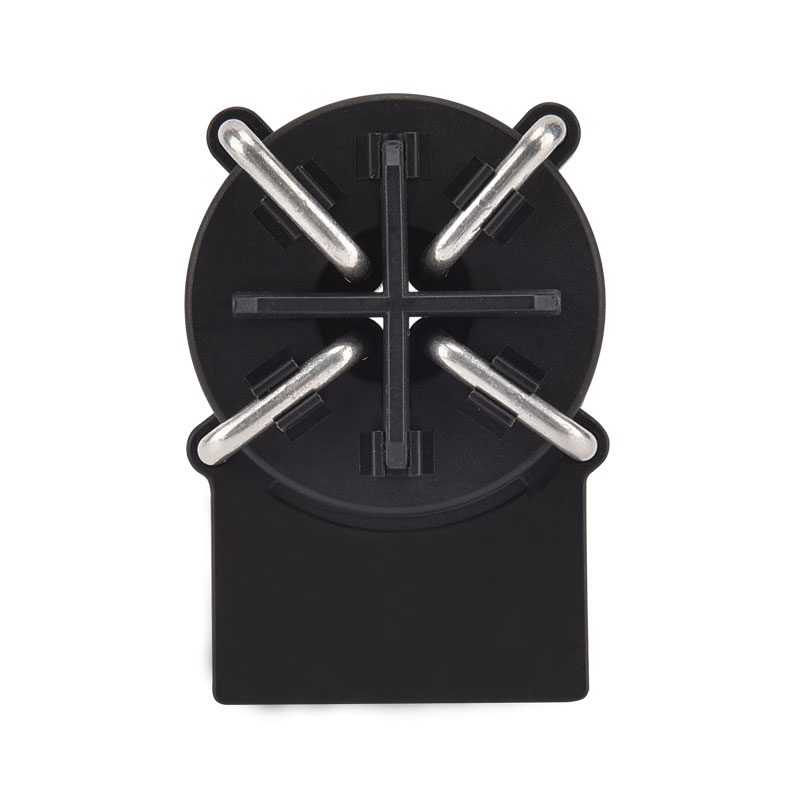

EV зарядтағыштары Қалдық ағымдағы бақылау блогы

Xinkong - бұл кәсіби EV Зарядтағыш бөлшектері - Қалдық ағымдағы бақылау бөлімі және көптеген жылдық тәжірибесі бар жабдықты өндірушісі және жеткізушісі. EV зарядтағыштардың бөлшектері Қалдық ағымдық бақылау бөлшектері көптеген қосымшаларға сәйкес келуі мүмкін, егер сіз біздің сапалы қызметтерімізге қызығушылық танытсаңыз, біз сізге қазірден кеңес ала аласыз, және біз сізге хабарласамыз. Ақаулы жүйе адамдар үшін қауіпті бола алады немесе өрт шығуы мүмкін. Әзірге келгенге дейін қуат модульдері тордан ажыратылуы керек. Ағып кету тогында тұрақты ток және айнымалы ток компоненттері бар. Сондықтан AC / DC-сезімтал бақылау қондырғысы қажет.

Үлгі:XKCA-01-MD

Сұрау жіберу

Өнім Сипаттамасы

Xinkong - бұл EV зарядтағыш бөлшектері - Қалдық ағымдағы бақылау блогы өндірушісі және жеткізуші, сапалы қызмет көрсетуге арналған. Wenzhou Xinkong Import & ExportOm Co., Ltd. - бұл ғылыми зерттеулер, өндіріс және сату интеграциясы. Компанияның сату желісі Еуропа және Оңтүстік-Шығыс Азия сияқты көптеген елдер мен аймақтарды қамтиды, сондықтан оның өнімінің сапасы мен қызметі тұтынушыларды жақсы қабылдайды. Сіз EV зарядтағыштарын сатып алу үшін сендіре аласыз, қалдық ағымдағы бақылау блогы бізден сатып ала аласыз.

XKCA сериялы ағымдағы ағымдық анықтау модулі, әсіресе электромобильдер, электр стансалары, электр велосипедтері, зарядтау ақысы және энергетикалық қауіпсіздікті басқару бойынша кеңінен қолданылады. Ол қарапайым пайдалану және оңай орнатуды ұсынады.

Ерекше өзгешеліктері

■ Жеке жеткізу +5 v
■ қосарланған сандық ашық су төгетін шығарылым, 20Аак / 6MADC Trience көрсеткіші
■ модульдегі 3 фазалық алғашқы өткізгіштер (32А, макс. 40а)
■ PWM Тұрақты ағымдағы ағымдық мәннің көрсеткіші (0 ~ 30 мА)
■ жүйенің ақаулықтарын көрсету үшін қате пайда болды
■ ПХД тақтасына орнатылған
■ Өзін-өзі тексеру функциясы

Қолданбалар

■ Жерді ақауларды анықтау

■ Электр көліктік зарядтау бекеті

■ Түрлендіргіш ағып кету токын анықтау

Стандарт

■ IEC 62752 үшін қолданылатын қалдық Қалдық талаптар

■ IEC 62955 үшін қолдануға болады RDC-PD үшін қалалық ағымдағы талаптар

■ UL2231 үшін қолданылатын қалдық Ағымдағы талаптар

■ Компоненттер толық толтырылған ROHS / қол жетімді

Өнімді тапсыру

Типтік қолдану схемасы:

PIN анықтамасы:

ПИН-Жоқ	Пин аты	Қызмет ету
1	Қателік	■ жүйенің ақаулығын көрсету үшін ашық жинағыш ■ Жүйе ақаулығы болмаған кезде, бұл PIN коды GND-ге өтеді ■ Жүйе ақаулары болған кезде бұл PIN коды жоғары кедергілер болады
2	Сынақ	■ Бұл түйреуіш 0VDC-ге өткен кезде, модуль нөлдік нүктелік-драйвтиканы есептейді және калибрлеу әрекетін аяқтау үшін MCU-де тіркелу үшін мәнді сақтайды. ■ Калибрлеу аяқталғаннан кейін жүйе модульдің дұрыс жауап жасай алатындығын тексеру үшін жүйе ішкі күйзеліске ұшырайды. Осы процедура кезінде X20 Out & X6-шы шығу модуль дұрыс жұмыс істесе, жоғары кедергілерге ауысады. Назар аударыңыз: ■ Тест функциясын қолданған кезде, қалдық ағымдық ағынның болмауын қамтамасыз ету үшін негізгі тізбекті өшіру керек ■ Осы PIN функциясын пайдаланған кезде, уақыт диаграммасының фигурасын орындаңыз
3	X6-шығару	■ Егер қалдық ток алдын-ала орнатылған тұрақты ток алайындан асып кетсе (осы модуль үшін әдетте 4,5 Madc), бұл өнім жоғары кедергіні күйінде ■ Жалпы ағымдағы ток r.m.s алдын-ала орнатылған барлық ағымдағы іздестіру құнынан асып кетсе, бұл өнім жоғары кедергілер күйінде ■ Жүйе-қателік болған кезде, бұл шығу жоғары кедергілер күйінде ■ Басқа қалыпты жағдайлар үшін бұл шығу төмен деңгейде (GND)
4	X20-OUT	■ Егер қалдық ток алдын-ала орнатылған барлық ағымдағы мәннен асса (таза айнымалы ток үшін 17,8 мАА), бұл өнім жоғары кедергіні күйінде ■ Жүйе-қателік болған кезде, бұл шығу жоғары кедергілер күйінде ■ Басқа қалыпты жағдайлар үшін бұл шығу төмен деңгейде (GND)
5	Gnd	■ жер
6	Vdd	■ модуль қуат көзі, стандартты кернеу 5В.Д. ■ кернеудің кірісі 4.85 ~ 5.15VDC, қуат шығару мүмкіндігі> 100МА ■ Ripple ≤ 150MV қуат көзі (LP2985A-50DB) sclight spock үшін LDO тізбегін пайдалану ұсынылады)
7	PWM	■ DC-дің кестесі бар құрылымдық компонентті көрсету, 8 кГц PWM бар ■ Шығу ажыратымдылығы = 3,33% / Madc 0 ~ 30MADC ■ ± 0,5ма
8	N.c.	■ пайдаланылмаған

Электрлік / сенімділік сипаттамалары:

	Өлтіру	Мин	Жылдамдау	Еңбек	Бірлік
1	Негізгі номиналды RMS ағымдағы (1Phase / 3Phase)		32	40	A
2	Кернеуі	4.85	5	5.15	V
3	Қоршаған орта температурасы	-40		+105	℃
4	Қоршаған орта сақтау температурасы	-20		+65	℃
5	Статикалық қуатты тұтыну			110	мв
6	Электрлік тазарту; бастапқы бастапқы	6.5			мм
7	Электрлік тазарту; бастапқы орта	10			мм
8	Қашықтық; бастапқы бастапқы бастапқы	8			мм
9	Қашықтық; бастапқы орта	10			мм
10	Кернеуді енгізу, төмен деңгей	0		0.6	V
11	Кернеуді енгізу, жоғары деңгей	4.2		5	V
12	Теориялық жобалау мерзімі	20			Yr
13	Операциялық биіктік			4000	m

Сапар-ток (қалдық ағымдағы сипаттамалары):

	Вав	Фрик	Мин	Жылдамдау	Еңбек	Бірлік
1	Айна	50 гц	15	17.8	20	мама
2	А0	50 гц	11	17	26	мама
3	A90	50 гц	10	18.5	27	мама
4	A135	50 гц	10	22.9	28	мама
5	2pdc	-	3.5	5.0	7	мама
6	36DC	-	3.1	4.5	6.2	мама
7	S-DC	-	3.0	4.5	6.0	мама

Сапар уақыты (қалдық Ағымдағы сипаттамалар):

	Вав	Фрик	Ағымдағы	Жылдамдау	Еңбек	Бірлік
1	Айна	50 гц	30Ма	50	1000	Ханым
2	Айна	50 гц	60МА	16	100	Ханым
3	Айна	50 гц	150МА	15	60	Ханым
4	Айна	50 гц	5а ~ 100а	8.5	60	Ханым
5	А0	-	42м	25	100	Ханым
6	А0	-	84м	18	60	Ханым
7	А0	-	210м	10	60	Ханым
8	A0 + DC	-	42ma + 6MADC	18	60	Ханым
9	A0 + DC	-	84MA + 6MADC	15	60	Ханым
10	A0 + DC	-	210ma + 6MAdc	15	60	Ханым
11	S-DC	-	6м	48	1000	Ханым
12	S-DC	-	60МА	16	100	Ханым
13	S-DC	-	300МА	8.5	60	Ханым
14	2pdc / 3pdc	-	60МА	20	100	Ханым
15	2pdc / 3pdc	-	120м	15	60	Ханым
16	2pdc / 3pdc	-	300МА	12	60	Ханым
17	2pdc / 3pdc	-	5а ~ 100а	12	60	Ханым

Өнім өлшемі (мм):

Уақыт кестесі:

■ T0 Жүйелік тұрақтандыруды күту уақыты ретінде T0≈ 270MS

■ t1 Күту уақыты бойынша T1 ≥ 100MS ұсынылады

■ T2 калибрлеу және өзін-өзі тексеру уақыты бойынша, ол 50 метрге ұсынылады, ол 50 метрге ұсынылады

■ T3 DC, T3≈ 200MS-ді күту уақыты ретінде, X6-ды 300 метрден кейін оқу ұсынылады

■ T4 T4≈ 690MS-ді күту уақыты ретінде x30-дан кейін 300 метрден кейін оқу ұсынылады

■ T5 Айнымалы ток тестілеуінің ұзақтығы ретінде, T5 ≈ 1580MS

■ t6 DC өзін-өзі тексерудің ұзақтығы, T6 ≈ 1090MS

Өздігінен тестілеу тізбегі:

■ ZCT-де 2-ді WINDING DC Қалдық тогын құру үшін

■ Типтік мәнді құру үшін VDD пайдалану арқылы = 6.53 Madc модельденген қалдық

■ Бұл ток - бұл жүйенің дұрыс жұмыс істеп тұрғанын тексеру үшін ең шектеулі жағдай

Сандық сигналды флип шегі:

■ Сигнал тербелісінен аулақ болу үшін сигнал шығаруды тоқтату шегі шекті және қалпына келтіру шегі орнатылды

■ табалдырық болған кезде Қол жеткізілген, тиісті X-Out Flip, ал ағымдағы қалпына келтіру шегіне дейін төмендеген кезде , тиісті X-Out Flip, төмен деңгейге оралу
