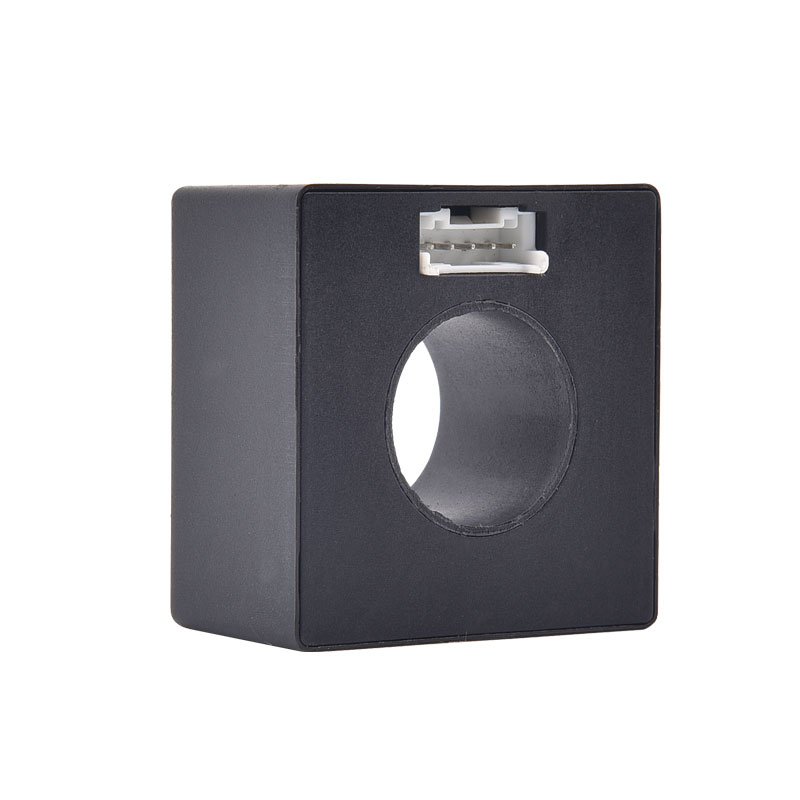

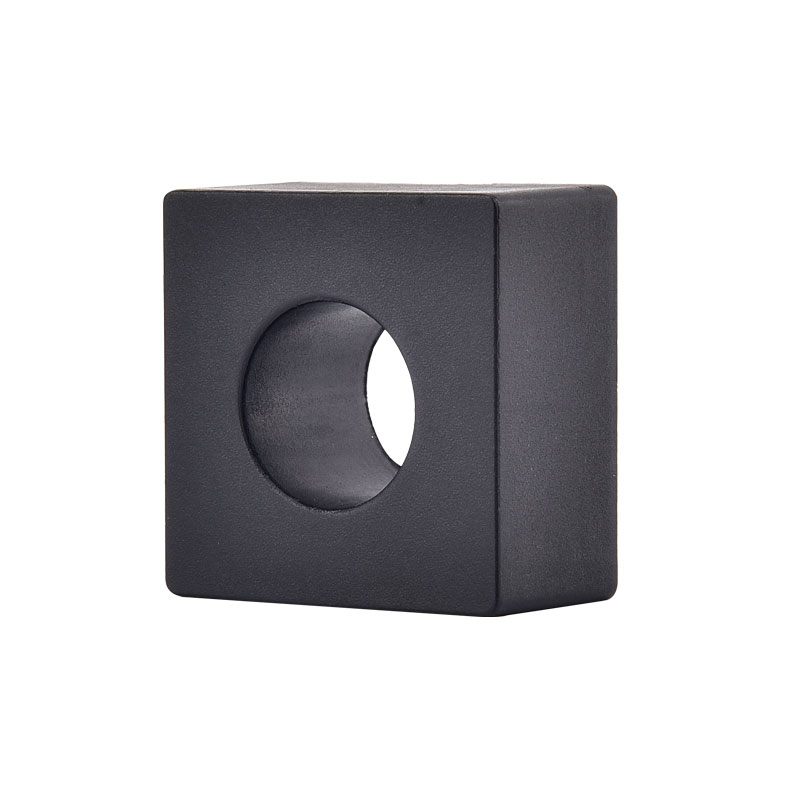

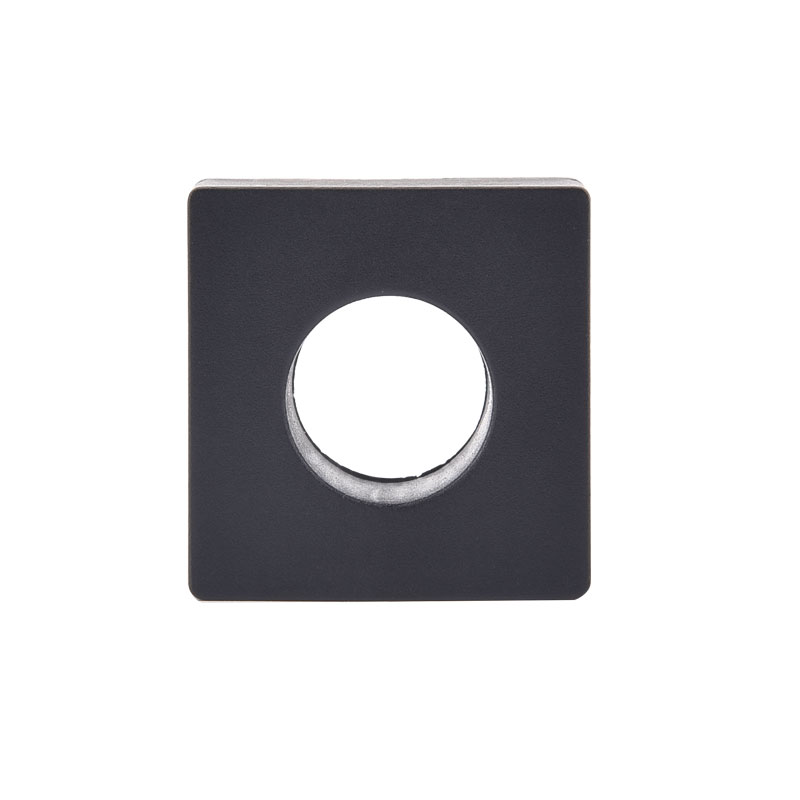

В-типтегі дәл Дипан сенсоры

Xinkong - бұл көптеген жылдық тәжірибесі бар В-типті в-типті жоғары дәл Дата датчикті өндірушісі және жеткізушісі. В-типтің дәл дәлдігі көптеген қосымшаларға сәйкес келуі мүмкін, егер сіз біздің сапалы қызметтерімізге қызығушылық танытса, біз сіздерге кеңес бере аласыз, және біз сізге хабарласыңыз. Бұл құрылғылардың маңызды қауіпсіздік функциясы бүкіл жүйенің жердегі модульдерден ағып кетуі болып табылады. Ақаулы жүйе адамдар үшін қауіпті бола алады немесе өрт шығуы мүмкін. Әзірге келгенге дейін қуат модульдері тордан ажыратылуы керек. Ағып кету тогында тұрақты ток және айнымалы ток компоненттері бар. Сондықтан AC / DC-сезімтал бақылау қондырғысы қажет.

Сұрау жіберу

Өнім Сипаттамасы

Xinkong - бұл В-типті в-л-типті датчикті өндірушісі және жеткізуші, сапалы қызмет көрсету үшін танымал. Wenzhou Xinkong Import & ExportOm Co., Ltd. - бұл ғылыми зерттеулер, өндіріс және сату интеграциясы. Компанияның сату желісі Еуропа және Оңтүстік-Шығыс Азия сияқты көптеген елдер мен аймақтарды қамтиды, сондықтан оның өнімінің сапасы мен қызметі тұтынушыларды жақсы қабылдайды. Сіз АҚШ-тан жоғары дәл В л-түріндегі судың жоғары сенсорын сатып алуға сенімді бола аласыз.

Ерекше өзгешеліктері

■ Жеке жеткізу +5 v

■ Жоғары және төмен деңгей

■ Өзін-өзі тексеру функциясы

■ ПХД тақтасына орнатылған

Қолданбалар

■ Жерді ақауларды анықтау

■ Электр көліктік зарядтау бекеті

■ Түрлендіргіш ағып кету токын анықтау

Стандарт

■ IEC 62752 үшін қолданылатын қалдық Қалдық талаптар

■ IEC 62955 үшін қолдануға болады 62955 RDC-MD үшін қалалық талаптар

■ Компоненттер толық толтырылған ROHS / қол жетімді

Қайта қарау

Бұл құрылғылардың маңызды қауіпсіздік функциясы бүкіл жүйенің ағып кетуі болып табылады. Ақаулы жүйе адамдар үшін қауіпті бола алады немесе өрт шығуы мүмкін. Әзірге келгенге дейін қуат модульдері тордан ажыратылуы керек. Ағып кету тогында тұрақты ток және айнымалы ток компоненттері бар. Сондықтан AC / DC-сезімтал бақылау қондырғысы қажет.

XKCA сериялы ағымдағы ағымдық анықтау модулі, әсіресе электромобильдер, электр стансалары, электр велосипедтері, зарядтау ақысы және энергетикалық қауіпсіздікті басқару бойынша кеңінен қолданылады. Ол қарапайым пайдалану және оңай орнатуды ұсынады.

Типтік қолдану схемасы:

PIN анықтамасы:

ПИН-код	Рәміз	PIN түрі	Функциялар
1	Vdd	Күш	Модуль қуат көзі, стандартты кернеу 5VDC 4.85 ~ 5.15VDC, қуат шығару мүмкіндігі> 100МА-да болуы керек кернеуді енгізу Қуат көзі - Ripple ≤ 150MV
2	Сапар	Өнім шығару	Қалдық тогы шекті мәннен асқан кезде, шығыс деңгейі төменнен жоғарыдан жоғарыдан өзгереді
3	Gnd	Күш	Жер
4	) Кал	Қосу	Бұл түйреуіш 0VDC-ге өткен кезде, модуль нөл-нүкте-драйвтиканы есептейді және калибрлеу әрекетін аяқтау үшін MCU-де тіркелу үшін мәнді сақтайды. Функцияны қолданған кезде, қалдық ағымдағы ағынды қамтамасыз ету үшін негізгі тізбекті өшіру керек
5	Сынама	Қосу	Зарядтауды бастамас бұрын, өнімнің осы PIN-код арқылы өнімнің модельдеу сынағын, егер өнімнің қалыпты жұмыс істейтінін тексеру үшін орындаңыз

Электрлік / сенімділік сипаттамалары:

	Өлтіру	Мин	Жылдамдау	Еңбек	Бірлік
1	Негізгі номиналды RMS ағымдағы (1Phase / 3Phase)		32	80	A
2	Кернеуі	4.85	5	5.15	V
3	Салыстырмалы ылғалдылық			95	%
4	Қоршаған орта температурасы	-40		+105	℃
5	Қоршаған орта сақтау температурасы	-20		+65	℃
6	Қуатты тұтыну			≤110	мв
7	Кернеуді енгізу / шығу, төмен деңгей	0		0.6	V
8	Кернеуді енгізу / шығу, жоғары деңгей	4.2		5	V
9	Теориялық жобалау мерзімі		≧ 20		Yr
10	Операциялық биіктік			≤4000	m

Сапар-ток (қалдық ағымдағы сипаттамалары):

	Вав	Фрик	Мин	Жылдамдау	Еңбек	Бірлік
1	S-DC	-	3	4.5	6	мама
2	2pdc	-	3.5	5	7	мама
3	36DC	-	3.1	4.5	6.2	мама

Сапар уақыты (қалдық Ағымдағы сипаттамалар):

	Вав	Фрик	Ағымдағы	Жылдамдау	Еңбек	Бірлік
1	S-DC	-	6м	100	1000	Ханым
2	S-DC	-	60МА	50	300	Ханым
3	S-DC	-	200ма	50	100	Ханым
4	2pdc	-	60МА	50	300	Ханым
5	2pdc	-	200ма	50	100	Ханым
6	36DC	-	60МА	50	300	Ханым
7	36DC	-	200ма	50	100	Ханым

Уақыт (қалдық ағымдағы сипаттамалары):

	Вав	Фрик	Ағымдағы	Шектеу	Бірлік
1	Айна	50 гц	30Ма	∞	Ханым
2	Айна	50 гц	60МА	300	Ханым
3	Айна	50 гц	150МА	80	Ханым
4	Айна	50 гц	5а	80	Ханым

Өнім өлшемі (мм):

ЕСКЕРТПЕ: Терминал сымдарын реттеуге болады.

Уақыт кестесі:

■ ■ VDD қуат-жоғары жылдамдығы ≤ 5MS / V

■ t1 Күту уақыты бойынша T1 ≥ 100MS ұсынылады

■ ■ 50ms T2≤100ms, Cal PIN коу уақыты 50 мм-ден үлкен, өнім нөлдік фазаны енгізе бастайды

■ T3≥500ms және нөлді аяқтауды күтіңіз

■ T4≈400Ms, және тестілеудің өзін-өзі тексеру сигналы қосар алдында Т3 аяқталғанша күту керек

■ TRAIN PIN-кодының жоғары ұзақтығы TX = 100MS (өзін-өзі тексеру функциясын тексеріңіз)

■ TY = 100MS - бұл сапардың жоғарғы деңгейі аяқталған уақыт (өзін-өзі тексеруден ажыратады)

Өздігінен тестілеу тізбегі:

■ ZCT-де 2-ді WINDING DC Қалдық тогын құру үшін
■ Типтік мәнді құру үшін VDD пайдалану арқылы = 6.53 Madc модельденген қалдық
■ Бұл ток - бұл жүйенің дұрыс жұмыс істеп тұрғанын тексеру үшін ең шектеулі жағдай

Сандық сигналды флип шегі:
